TH-SDI12土壤湿度温度电导率测量系统 TDR土壤水分温度电导率测量系统

产品详情

一、用途

依托时域反射（TDR）核心技术，通过测量电磁脉冲在土壤中的传播时间与信号衰减，精确获取土壤介电常数，进而计算体积含水量（0–100%），同步监测土壤温度（-20-50℃）与体积电导率（0–1S/m），为土壤水盐运移、水肥耦合、生态水文过程研究提供高精度、高可靠原位数据。

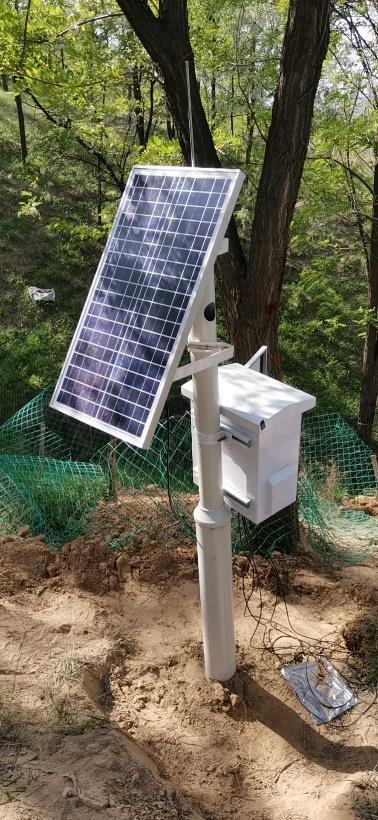

二、组成

传感器、数据采集器、防水机箱、供电系统等

三、主要参数

1．数据采集器

通道数：单通道/多通道，可定制

信号：SDI-12

存储：TF卡

供电：10000mAh宽温锂电池（可定制）

软件：自主开发，操作性强，强大的数据处理功能，能够在线实时进行数据处理，也可根据需求定制

数据显示：5寸液晶显示屏（定制）

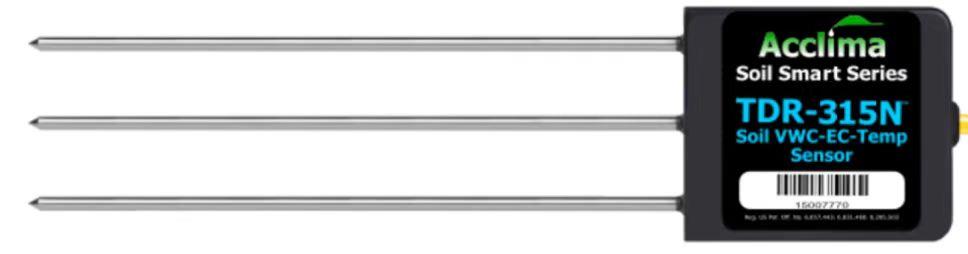

2. TDR-315N传感器

测量原理：TDR（时域反射原理），采用跃阶函数发生器，产生一个瞬时电压。电磁波沿着探针传播，当电磁波达到探针末端时，反射回原点。通过计算电压跃阶后返回所需的时间（ps），精确的确定介电常数的数值，不受其他因素（如振幅、阻抗等）影响，从而精确的计算出土壤含水量。

测量项目	测量范围	分辨率	精度	重复性
体积含水量	0~100%	0.10%	总±2%；在0~3000μS/cm范围内±1%	0.07%
温度	-40~55℃	0.1℃	±0.5℃（-15~60℃），±0.25℃（5～35℃）	0.01℃
电导率	0~3000μS/cm	1μS/cm	0~1000μS/cm: ±25μS/cm，1000~2500μS/cm: ±2.5%，2500~3000μS/cm: ±5%	3μS/cm
介电常数	1~85	0.1	总±2%；在0~3000μS/cm范围内±1%	0.07
孔隙水电导率	0~55000μS/cm，基于Hihors模型，由介电常数和体积电导率计算得到
材质	环氧树脂主体和不锈钢探针，扁平状		探针尺寸	3根15cm探针，直径0.35cm
线缆	1.5m长，3芯

3. 土壤温度、湿度、电导率传感器
