TH-Scan60原位根系生长监测系统

一、用途

植物获取营养和水分都是通过根部与土壤进行物质交换来完成的，因此根系的生长状态对于植物的影响很大，研究根系形态对于农业发展而言有十分重要的意义。

TH-Scan60原位根系生长监测系统采用微根窗（Minirhizotron）技术，用于非破坏性地定位监测活体根系生长动态和根际微生态环境。植物根系生长受周边土壤条件如水分、盐分和养分多因素影响，同时根系分泌物对周边土壤物理、化学和生物学影响完全不同于一般土体。为了更好的理解根系系统，获取全面的土壤参数，系统可选土壤三参数传感器同步观测土壤水分、电导率、温度等基本参数。

原位根系生长监测系统由一个插入土壤中的透明根管、摄像头或复合型360度旋转高分辨率扫描摄像头、带刻度手柄、主控系统组成。将摄像头伸入埋设在根系周围的透明根管内，旋转扫描摄像头记录根系360度全景图像并可对根系局部区域特写拍照后存储，下载图像文件并借助专业根系分析软件对混合图像进行分析，从而跟踪了解根系生长、发育、周转过程。

二、原理

微根窗（Minirhizotron）技术，CIS接触式图像传感器

三、特点

l 快速模块组装设计，扫描模块、摄像模块可自由切换

l 360°全景扫描

l 双LED光源补光换

l 摄像高分辨，配不同光源，可直接观测根际菌群，活根等（模块可选配）

l 扩展性高，可以附加多种传感器（如GPS，土壤温度湿度传感器等）

l 系统界面友好，操作性强，可定制

四、组成

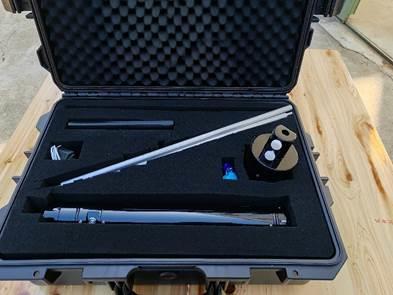

扫描头、主控箱、延长杆、锂电池、携带箱、10根1米微根管

五、主要参数

硬件

• 扫描角度：360°

• 分辨率：1200DPI

• 扫描速度：≈15s/圈

• 最大扫描宽度：212mm

• 扫描仪终端直径：60mm（可定制）

• 定位手柄：2米，带刻度（可定制）

• 摄像分辨率：5472 x 3648

• 摄像终端直径    60mm（可定制）

• 图像色彩：彩色

• 数据存储：存储在主控机中，可USB导出

• 微根管  OD/ID:70/64mm，长度可定制

• 供电：12VDC，锂电池供电

• 工作温度：0℃～50℃

• 相对湿度：0～100%RH（没有水汽凝结）；

• 可选配：土壤温湿度传感器、4G传输模块、GPS等

根系分析软件

• 根系颜色分析：根的长度、面积、体积、根尖计数、根系存活数量等研究

• 根系连接分析：用于根系分支角度、连通性等形态研究

• 根系拓扑分析：连接数量、路径长度等研究（需要根系完整）

• 根系分级伸展分析：记录根系整体等级分布情况（需要根系完整）

  六、产地 中国
